LCD là gì? Cấu tạo, nguyên lý hoạt động và ứng dụng

Bạn chạm vào điện thoại, hình ảnh lập tức đổi màu và sáng rõ. Nhưng LCD là gì mà có thể tạo ra trải nghiệm quen thuộc ấy? Công nghệ này xuất hiện trong điện thoại, laptop, tivi, máy tính tiền và nhiều bảng hiển thị công cộng.

Thực tế, LCD không tự tạo ánh sáng như một bóng đèn. Nó kiểm soát ánh sáng đi qua các lớp vật liệu cực mỏng. Cơ chế này nghe phức tạp, nhưng bạn có thể hình dung như việc mở và đóng hàng triệu “cánh cửa” siêu nhỏ.

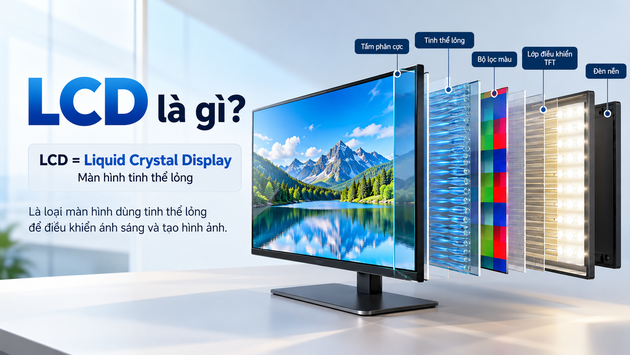

LCD là gì?

Giải nghĩa tên gọi LCD

LCD viết tắt của gì? LCD là viết tắt của Liquid Crystal Display, nghĩa là màn hình tinh thể lỏng. Đây là loại màn hình dùng tinh thể lỏng để điều khiển ánh sáng và tạo hình ảnh.

Đáng chú ý, tinh thể lỏng không phải chất lỏng thông thường. Chúng có thể thay đổi hướng sắp xếp khi nhận điện áp. Vì vậy, nhà sản xuất dùng chúng để kiểm soát lượng ánh sáng đi tới mắt người xem.

Nói ngắn gọn, khi hỏi màn hình LCD là gì, bạn có thể hiểu đó là màn hình gồm nhiều lớp. Các lớp này phối hợp để hiển thị chữ, ảnh, màu sắc và chuyển động. LCD display cần một nguồn sáng phía sau để hoạt động.

Thông tin tổng quan về Liquid Crystal Display cũng cho thấy công nghệ này đã hiện diện trong rất nhiều thiết bị điện tử. Sự phổ biến đến từ chi phí hợp lý và khả năng sản xuất ở nhiều kích thước.

Những thiết bị thường dùng LCD

Bạn có thể bắt gặp công nghệ LCD trong các thiết bị rất gần gũi. Một chiếc laptop văn phòng 14 inch thường dùng tấm nền LCD. Đồng hồ điện tử, máy đo huyết áp và màn hình ô tô cũng có thể dùng công nghệ này.

• Điện thoại thông minh và máy tính bảng.
• Màn hình máy tính tại văn phòng hoặc phòng học.
• Tivi gia đình với nhiều kích thước khác nhau.
• Máy bán hàng, máy ATM và máy tra cứu thông tin.
• Màn hình điều khiển trong nhà máy hoặc bệnh viện.

Ngoài ra, màn hình LCD còn phù hợp cho nhu cầu hiển thị cố định. Ví dụ, quầy lễ tân có thể dùng màn hình 24 inch để hiển thị lịch hẹn. Cửa hàng cũng dùng màn hình này để giới thiệu thực đơn hoặc chương trình ưu đãi.

Tuy nhiên, không phải mọi màn hình phẳng đều là LCD. OLED là một công nghệ khác, dù bề ngoài khá giống nhau. Vì vậy, bạn nên xem loại tấm nền trước khi chọn thiết bị.

LCD tạo hình ảnh bằng cách nào?

Một màn hình LCD có hàng triệu điểm ảnh rất nhỏ. Mỗi điểm ảnh thường gồm ba phần màu đỏ, xanh lá và xanh dương. Khi ba phần này thay đổi độ sáng, chúng tạo ra nhiều màu khác nhau.

Cụ thể, màn hình Full HD có độ phân giải 1.920 × 1.080 điểm ảnh. Điều đó tương đương hơn 2 triệu điểm ảnh trên bề mặt hiển thị. Mỗi điểm ảnh lại chứa các điểm màu nhỏ hơn.

Vì vậy, ảnh chụp phong cảnh có thể hiện trời xanh, cây xanh và áo nhiều màu. Mắt người không nhận ra từng điểm màu khi đứng ở khoảng cách phù hợp. Thay vào đó, bạn thấy một bức ảnh liền mạch.

Chất lượng hiển thị còn phụ thuộc độ phân giải, độ sáng và độ tương phản. Tấm nền LCD cũng ảnh hưởng mạnh đến góc nhìn và tốc độ phản hồi. Hai màn hình cùng kích thước vẫn có thể cho trải nghiệm rất khác.

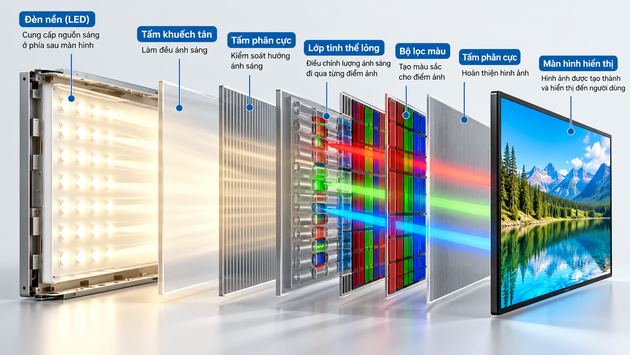

Màn hình LCD hoạt động như thế nào?

Đèn nền cung cấp ánh sáng

Nguyên lý hoạt động màn hình LCD bắt đầu từ nguồn sáng ở phía sau. Bộ phận này gọi là đèn nền backlight. Trong nhiều sản phẩm hiện nay, đèn nền dùng các bóng LED nhỏ.

Ánh sáng từ đèn nền ban đầu thường có màu trắng. Tuy nhiên, ánh sáng này chưa thể tạo thành hình ảnh ngay. Nó cần đi qua nhiều lớp để được điều chỉnh chính xác.

Hãy hình dung bạn đang soi đèn pin qua một bộ cửa chớp. Khi cửa mở rộng, ánh sáng đi qua nhiều hơn. Khi cửa khép lại, khu vực đó tối hơn.

LCD cũng vận hành theo nguyên tắc điều tiết ánh sáng như vậy. Tuy nhiên, nó thực hiện việc này ở cấp độ cực nhỏ. Mỗi điểm ảnh được mạch điện điều khiển độc lập.

Tinh thể lỏng điều tiết ánh sáng

Sau lớp đèn nền là lớp phân cực đầu tiên. Lớp này chỉ cho ánh sáng dao động theo một hướng đi qua. Tiếp theo, ánh sáng gặp lớp chứa tinh thể lỏng.

Thực tế, tinh thể lỏng có thể xoay hướng khi nhận điện áp. Sự thay đổi này làm ánh sáng đi qua nhiều hơn hoặc ít hơn. Mạch điều khiển sẽ quyết định mức điện áp cho từng điểm ảnh.

Khi cần hiển thị vùng sáng, hệ thống cho ánh sáng đi qua nhiều hơn. Khi cần hiển thị vùng tối, hệ thống hạn chế ánh sáng. Quá trình này diễn ra liên tục trong lúc màn hình hiển thị nội dung.

Đặc biệt, mỗi điểm ảnh không chỉ có trạng thái sáng hoặc tối. Nó có thể điều chỉnh nhiều mức sáng khác nhau. Nhờ đó, ảnh hiển thị có vùng chuyển màu mềm hơn.

Bộ lọc màu hoàn thiện hình ảnh

Sau khi đi qua tinh thể lỏng, ánh sáng tiếp tục qua bộ lọc màu. Bộ lọc này chia điểm ảnh thành ba điểm màu cơ bản. Đó là đỏ, xanh lá và xanh dương.

Ví dụ, để tạo màu vàng, màn hình làm sáng phần đỏ và xanh lá. Phần xanh dương sẽ giảm sáng hoặc tắt gần hết. Tỷ lệ ánh sáng khác nhau sẽ tạo ra màu khác nhau.

Ngoài ra, bộ lọc màu quyết định khả năng tái tạo màu của màn hình. Màn hình tốt thường cho màu sắc ổn định hơn ở nhiều mức sáng. Tuy nhiên, màu đẹp vẫn cần đi cùng thiết lập hiển thị phù hợp.

Toàn bộ chuỗi hoạt động diễn ra rất nhanh. Khi bạn cuộn một trang web, các điểm ảnh thay đổi liên tục. Tốc độ làm mới cao giúp chuyển động trông mượt mà hơn.

Một ví dụ dễ hình dung

Hãy tưởng tượng một tấm kính có hàng triệu rèm cửa mini. Đèn nền giống ánh nắng chiếu từ sau tấm kính. Mỗi rèm quyết định ánh sáng được đi qua bao nhiêu.

Cụ thể, bộ lọc màu giống các miếng kính đỏ, xanh lá và xanh dương. Khi các rèm mở ở mức khác nhau, màu sắc sẽ thay đổi. Mắt bạn ghép các màu đó thành hình ảnh hoàn chỉnh.

Vì vậy, LCD cần nguồn điện cho cả đèn nền và mạch điều khiển. Khi đèn nền không sáng, hình ảnh thường rất khó quan sát. Đây là điểm khác biệt quan trọng so với màn hình tự phát sáng.

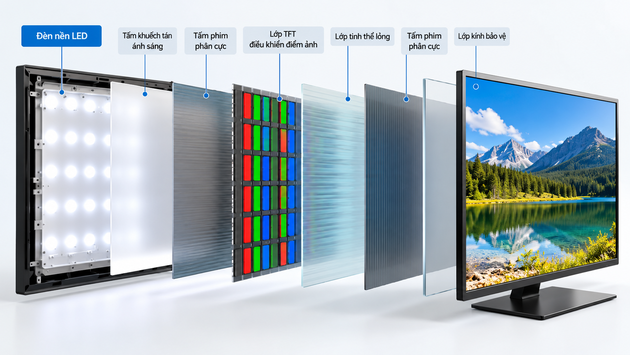

Cấu tạo cơ bản của màn hình LCD

Đèn nền backlight

Trong cấu tạo màn hình LCD, đèn nền là bộ phận cấp ánh sáng chính. Hầu hết màn hình hiện đại dùng LED làm nguồn sáng. Vì thế, nhiều người thường gọi nhầm LCD là màn hình LED.

Đèn nền có thể đặt dọc cạnh màn hình hoặc trải phía sau toàn bộ tấm nền. Cách bố trí này ảnh hưởng độ mỏng và khả năng kiểm soát vùng sáng. Màn hình lớn thường cần thiết kế đèn nền tốt hơn.

Đáng chú ý, đèn nền mạnh giúp hình ảnh dễ nhìn trong phòng sáng. Tuy nhiên, độ sáng quá cao có thể gây mỏi mắt. Bạn nên điều chỉnh độ sáng theo môi trường sử dụng.

Lớp phân cực

Màn hình LCD thường có hai lớp phân cực. Một lớp đặt trước tinh thể lỏng, lớp còn lại đặt phía sau. Chúng quản lý hướng đi của ánh sáng trong quá trình hiển thị.

Nếu thiếu lớp phân cực, tinh thể lỏng khó kiểm soát ánh sáng hiệu quả. Vì vậy, hình ảnh sẽ không đạt độ rõ cần thiết. Đây là bộ phận mỏng nhưng rất quan trọng.

Mặt khác, lớp phân cực có thể giảm chất lượng khi sử dụng lâu trong môi trường nóng. Một số màn hình cũ xuất hiện vùng ố hoặc đổi màu vì nhiều nguyên nhân. Bạn cần tránh ánh nắng trực tiếp chiếu lâu vào màn hình.

Lớp tinh thể lỏng và tấm nền LCD

Tấm nền LCD chứa các lớp tinh thể lỏng cùng điện cực điều khiển. Đây là nơi diễn ra việc điều chỉnh lượng ánh sáng cho từng điểm ảnh. Chất lượng tấm nền quyết định nhiều yếu tố hiển thị.

Hiện nay, người dùng thường gặp các biến thể như TN, IPS và VA. Mỗi loại có thế mạnh riêng về tốc độ, góc nhìn hoặc độ sâu vùng tối. Bạn nên chọn theo công việc thay vì chỉ nhìn giá bán.

• Tấm nền TN thường có phản hồi nhanh và giá dễ tiếp cận.
• Tấm nền IPS thường cho góc nhìn rộng và màu sắc ổn định.
• Tấm nền VA thường thể hiện vùng tối sâu hơn nhiều loại LCD khác.

Ví dụ, người chỉnh ảnh thường ưu tiên màn hình có góc nhìn ổn định. Người chơi game cạnh tranh có thể quan tâm tốc độ phản hồi cao. Văn phòng lại cần màn hình dễ nhìn trong nhiều giờ.

Bộ lọc màu và ma trận điểm ảnh

Bộ lọc màu tạo ra các điểm màu đỏ, xanh lá và xanh dương. Ba điểm màu hợp thành một điểm ảnh hoàn chỉnh. Mạch điện sẽ điều khiển độ sáng của từng điểm màu.

Cụ thể, một màn hình 27 inch độ phân giải 2K thường hiển thị chữ rõ hơn Full HD. Tuy nhiên, trải nghiệm còn phụ thuộc khoảng cách ngồi. Màn hình độ phân giải cao cũng cần thiết bị xuất hình phù hợp.

Ngoài ra, lớp lọc màu ảnh hưởng độ rực và độ chính xác của màu. Một màn hình phục vụ thiết kế cần tái hiện màu đồng đều. Màn hình xem phim lại có thể ưu tiên độ tương phản và độ sáng.

Mạch điều khiển và lớp bảo vệ

Mạch điều khiển nhận tín hiệu từ máy tính, điện thoại hoặc đầu phát. Sau đó, mạch chuyển dữ liệu thành lệnh cho từng điểm ảnh. Đây là lý do màn hình có thể hiển thị video, biểu đồ và văn bản.

Bên cạnh đó, lớp kính ngoài cùng bảo vệ các lớp mỏng bên trong. Một số thiết bị dùng kính cường lực để tăng khả năng chịu va chạm. Dù vậy, bạn vẫn nên lau màn hình bằng khăn mềm.

Không nên dùng dung dịch có tính ăn mòn mạnh. Chất lỏng có thể làm hỏng lớp phủ hoặc lọt vào mép màn hình. Cách chăm sóc đơn giản giúp màn hình LCD bền hơn đáng kể.

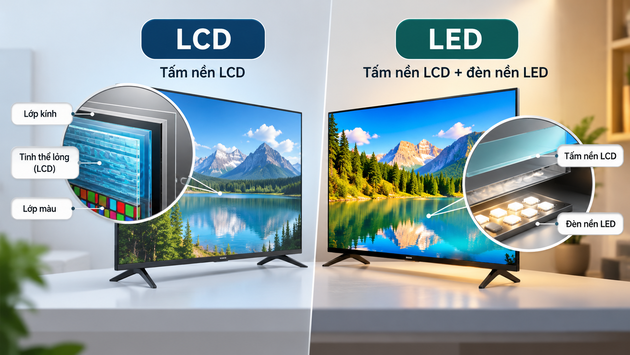

LCD và LED khác nhau thế nào?

Vì sao nhiều người dễ nhầm?

Cụm từ lcd và led khác nhau thường gây nhầm lẫn vì cách gọi trên thị trường. Nhiều tivi “LED” thực chất vẫn dùng tấm nền LCD. Điểm khác là chúng dùng đèn LED làm đèn nền.

Tuy nhiên, màn hình LED module là một loại khác. Mỗi bóng LED nhỏ tự phát sáng để tạo hình ảnh. Loại này thường dùng cho biển quảng cáo, sân khấu và màn hình cỡ lớn.

Vì vậy, bạn không nên đánh đồng tivi LED với màn hình LED module. Một bên là LCD có đèn nền LED. Bên còn lại tạo ảnh trực tiếp từ các đi-ốt phát sáng.

Bảng so sánh nhanh

Nên chọn LCD hay LED module?

Nếu cần trình chiếu gần, hình ảnh chi tiết và kích thước vừa phải, LCD thường hợp lý. Ví dụ, phòng họp 15 người có thể dùng tivi LCD 65 inch. Cửa hàng nhỏ cũng dễ lắp đặt màn hình dạng này.

Ngược lại, mặt tiền rộng cần hình ảnh nổi bật từ xa thường phù hợp với màn hình LED. Hệ thống module có thể ghép thành kích thước lớn. Độ sáng cao cũng hỗ trợ hiển thị ngoài trời.

Đặc biệt, bạn nên tính khoảng cách người xem trước khi chọn. Màn hình quá lớn trong không gian hẹp có thể gây khó nhìn. Màn hình quá nhỏ ngoài trời lại khó thu hút sự chú ý.

Giá thành cũng không phải tiêu chí duy nhất. Chi phí lắp đặt, điện năng, bảo trì và môi trường sử dụng đều quan trọng. Một lựa chọn phù hợp sẽ tiết kiệm hơn trong thời gian dài.

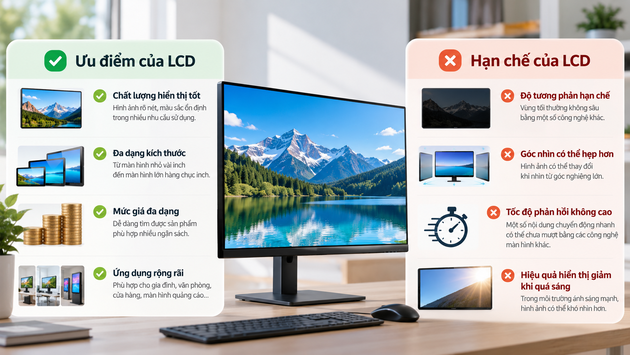

Ưu điểm và hạn chế của LCD

Ưu điểm nổi bật của LCD

LCD phổ biến vì cho chất lượng hiển thị tốt trong mức giá đa dạng. Bạn có thể tìm thấy màn hình từ vài inch đến hàng chục inch. Điều này giúp công nghệ LCD phù hợp với nhiều nhu cầu khác nhau.

• Hình ảnh sắc nét khi chọn độ phân giải phù hợp.
• Thiết kế mỏng, gọn và dễ bố trí.
• Mức giá đa dạng, từ phổ thông đến cao cấp.
• Tiêu thụ điện hợp lý trong nhiều tình huống sử dụng.
• Dễ tìm linh kiện, phụ kiện và dịch vụ sửa chữa.

Ngoài ra, LCD hiện đại có thể đạt độ sáng tốt cho văn phòng. Màn hình 250 đến 350 nit thường đáp ứng không gian trong nhà. Một số mẫu chuyên dụng có độ sáng cao hơn cho khu vực nhiều ánh sáng.

Độ mỏng cũng là lợi thế đáng kể. Một màn hình treo tường gọn hơn nhiều so với thiết bị hiển thị đời cũ. Vì vậy, cửa hàng và văn phòng dễ bố trí không gian hơn.

Những hạn chế cần cân nhắc

Tuy nhiên, LCD phụ thuộc vào đèn nền backlight. Khi màn hình hiển thị màu đen, đèn nền vẫn có thể rò một phần ánh sáng. Vì thế, vùng tối đôi khi không sâu bằng công nghệ tự phát sáng.

Góc nhìn cũng thay đổi theo từng tấm nền LCD. Một số màn hình có thể nhạt màu khi nhìn lệch. Bạn nên kiểm tra góc nhìn nếu thường trình bày nội dung cho nhiều người.

Mặt khác, ánh sáng ngoài trời mạnh có thể làm giảm khả năng quan sát. Bề mặt bóng phản chiếu cũng gây khó chịu trong phòng có nhiều đèn. Màn hình chống chói thường phù hợp hơn cho bàn làm việc.

Một số loại LCD có tốc độ phản hồi chưa tối ưu cho chuyển động rất nhanh. Điều này có thể tạo cảm giác nhòe trong cảnh game hoặc thể thao. Tuy nhiên, nhiều mẫu hiện nay đã cải thiện đáng kể vấn đề này.

Độ bền phụ thuộc cách dùng

Câu hỏi màn hình LCD có bền không không có một đáp án duy nhất. Độ bền phụ thuộc chất lượng linh kiện, thời gian hoạt động và môi trường lắp đặt. Nhiệt độ cao, bụi và độ ẩm đều có thể ảnh hưởng thiết bị.

Thực tế, màn hình dùng liên tục 12 giờ mỗi ngày cần loại chuyên dụng hơn. Màn hình gia đình thông thường có thể không phù hợp cho nhu cầu đó. Bạn nên xem thông số thời gian vận hành trước khi mua.

Ngoài ra, hãy giữ khe tản nhiệt thông thoáng và tránh che kín mặt lưng. Bạn cũng nên tắt màn hình khi không cần dùng lâu. Những thói quen nhỏ giúp giảm nhiệt và kéo dài tuổi thọ.

Câu hỏi thường gặp

LCD có phải LED không?

Không hoàn toàn. LCD là công nghệ dùng tinh thể lỏng để kiểm soát ánh sáng. Nhiều màn hình LCD hiện nay dùng LED làm đèn nền, nên thị trường thường gọi là tivi LED.

Tuy nhiên, cách gọi đó không có nghĩa màn hình tự phát sáng bằng từng bóng LED. Màn hình LED module mới là loại dùng các LED làm điểm ảnh trực tiếp. Bạn nên hỏi rõ loại thiết bị trước khi đặt mua.

Cụ thể, một tivi LED trong phòng khách thường là LCD có đèn nền LED. Một biển quảng cáo cỡ lớn lại thường dùng module LED. Hai sản phẩm phục vụ những tình huống hoàn toàn khác nhau.

OLED có phải LCD không?

OLED không phải LCD. OLED dùng các điểm ảnh hữu cơ tự phát sáng khi có dòng điện. Vì vậy, OLED không cần đèn nền backlight như LCD.

Đặc biệt, OLED có thể tắt từng điểm ảnh để tạo màu đen rất sâu. Điều này giúp tăng cảm giác tương phản khi xem phim trong phòng tối. Tuy nhiên, giá bán và đặc tính sử dụng có thể khác LCD.

LCD vẫn là lựa chọn tốt cho rất nhiều nhu cầu. Công nghệ này có nhiều mức giá và dễ tìm kích thước phù hợp. Bạn nên cân nhắc không gian, ngân sách và thời gian sử dụng mỗi ngày.

LCD có phù hợp trình chiếu quảng cáo không?

LCD phù hợp cho quảng cáo trong nhà, đặc biệt ở khoảng cách xem gần. Ví dụ, quầy thu ngân, thang máy và sảnh chờ thường dùng màn hình từ 32 đến 65 inch. Hình ảnh rõ giúp khách xem nội dung dễ hơn.

Ngoài ra, màn hình quảng cáo LCD phù hợp cho thực đơn số, giới thiệu sản phẩm và bảng thông tin. Bạn có thể thay đổi hình ảnh theo giờ hoặc theo chiến dịch. Cách này linh hoạt hơn in ấn truyền thống.

Tuy nhiên, bạn cần chọn độ sáng phù hợp vị trí lắp. Khu vực gần cửa kính thường cần màn hình sáng hơn. Không gian ngoài trời nắng mạnh thường phù hợp với giải pháp LED module hơn.

Nên ưu tiên thông số nào khi chọn màn hình LCD?

Trước hết, hãy xác định kích thước và khoảng cách xem. Màn hình 55 inch phù hợp nhiều phòng họp nhỏ hoặc phòng khách. Không gian lớn có thể cần kích thước lớn hơn.

Quan trọng hơn, bạn nên xem độ phân giải, độ sáng và loại tấm nền. Nếu dùng để làm việc lâu, khả năng chống chói rất đáng quan tâm. Nếu trình chiếu video, màu sắc và chuyển động cũng cần được kiểm tra.

Bên cạnh đó, nhu cầu hoạt động liên tục sẽ quyết định loại màn hình. Cửa hàng mở từ sáng đến tối nên chọn thiết bị có độ bền phù hợp. Đừng chỉ chọn mẫu rẻ nhất rồi phải thay sớm.

Kết luận

LCD là gì không còn là câu hỏi quá xa lạ khi bạn hiểu cách nó hoạt động. LCD dùng tinh thể lỏng để điều tiết ánh sáng từ đèn nền. Nhờ đó, màn hình tạo ra hình ảnh, màu sắc và nội dung chuyển động.

Thực tế, LCD phù hợp từ điện thoại, laptop đến màn hình trình chiếu trong nhà. Bạn chỉ cần phân biệt rõ LCD dùng đèn nền LED với LED module. Sự khác biệt này giúp bạn chọn đúng thiết bị cho từng không gian.

Vì vậy, hãy xác định vị trí lắp đặt, khoảng cách xem và thời gian vận hành trước khi quyết định. Một màn hình phù hợp sẽ giúp nội dung nổi bật hơn. Đồng thời, bạn cũng tối ưu được chi phí sử dụng lâu dài.
